熱成形包装は食品包装業界で最も重要な成形プロセスの 1 つであり、その技術レベルは包装機械の性能上限に直接影響します。このセクションでは、熱成形パッケージングの理解を深めるために、プロセス原理、主要なパラメーター、材料科学の 3 つの側面から詳細な分析を提供します。
熱成形は、熱可塑性シートを軟化温度まで加熱し、その後、外力 (真空、空気圧、または機械的力) によって成形して金型の表面に適合させるプロセスです。 《Food and Beverage Packaging Technology》(Wiley、2011) の定義によれば、熱成形プロセスは本質的に粘弾性状態にあるポリマーの 3 次元変形プロセスです。
プロセスの本質: 熱成形包装は、ポリマーの熱機械結合挙動を伴う、2 次元のシートを 3 次元の容器に変換するプロセスです。熱成形を成功させるには、材料の軟化点付近の温度領域を正確に制御し、必要な構造強度を維持しながら十分な延性を確保し、過熱による穴あきやたわみを回避する必要があります。

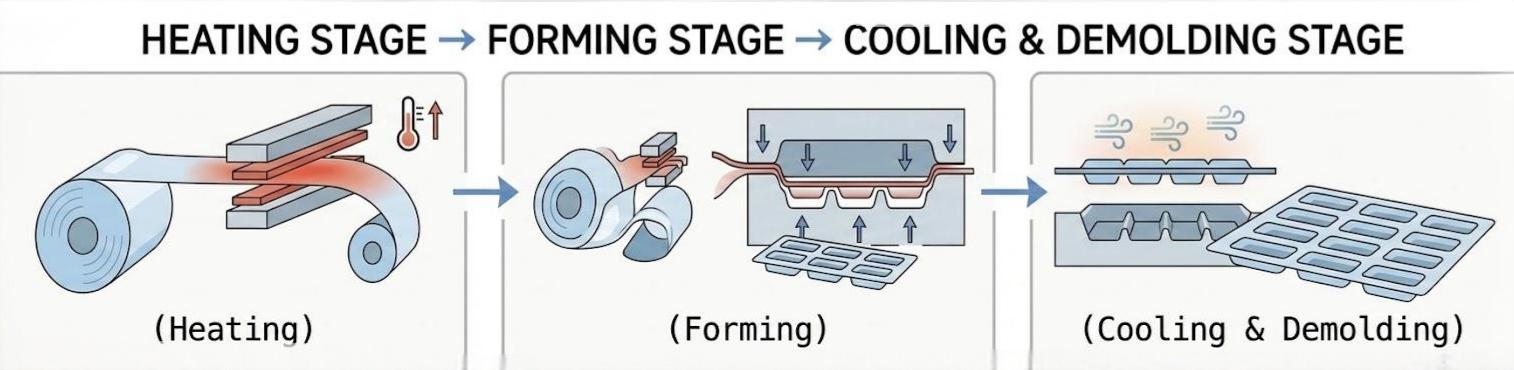

熱成形包装の3段階：加熱→成形→冷却&脱型
ステージ | プロセスの説明 | 主要な制御ポイント | 代表的なパラメータ |
加熱 | シートはガラス転移温度 (Tg) を超えて加熱され、高弾性または粘性の流動状態になります。 | 温度均一性 加熱時間 エネルギー密度分布 | PP:150-170℃ PS:130～150℃ PET:140～160℃ PE:115-135℃ |
形にする | シートは真空/空気圧/機械力を使用して軟化され、金型表面に接着されます。 | 成形圧力 ストレッチ前の程度 金型温度 | 真空度：-0.8~0.95bar 圧力：2-6 bar 成形温度：20～60℃ |
冷却と脱型 | シートは Tg 以下に冷却されて凝固し、形状が固定された後、型から取り出されます。 | 冷却速度 離型温度 脱型力 | 冷却速度：05-3S 離型温度：50～80℃ |
成形力の源に応じて、熱成形は次の主な方法に分類できます。
成形方法 | 原理 | 成形力 | 該当するシナリオ | メリットとデメリット |
真空成形 | 金型とシートの間の空気を抜き、気圧差を利用して成形します。 | ～1バール | 浅い描画、単純な形状 | シンプルな設備：不均一な深絞り加工 |
加圧成形 | 正圧の空気がシートを上から押して金型にフィットさせます。 | 2~6バール | 中深絞り、微細加工 | 成形精度が高いため設備コストが高くなる |
プラグアシスト | シートはメカニカルプラグによって事前に延伸され、その後真空/空気圧成形が適用されます。 | 機械式+真空、圧力 | 深絞り（深さと幅の比 > 0.5） | 制御可能な肉厚分布: 高いプロセスの複雑さ |
一致した金型 | 上型と下型が閉じ、機械的な圧力が直接形状を形成します。 | 高圧の機械力 | 高精度、複雑な形状 | 最高の精度: 金型コストが高い |
肉厚の均一性は、熱成形における最も重要な品質指標です。 *Polymer Engineering & Science* 誌に掲載された研究によると、深絞り容器 (ヨーグルト カップや肉トレイなど) の底隅の壁の厚さは元のシートより 50 ～ 70% 薄くなる可能性があり、これが包装不良 (損傷、バリア性の低下) の主な原因となっています。
【核となる課題】熱成形中、材料を二次元のシートから三次元の容器に引き伸ばす際、変形量は場所によって大きく異なります。トレイの底隅は二軸伸長が最も大きくなり、壁の厚さが元の厚さの 30 ～ 50% に減少します。一方、フランジ端部はほとんど変形せず、元の厚みを維持しています。
因子カテゴリー | 特定のパラメータ | 肉厚分布への影響 | 最適化の方向性 |
温度係数 | 材料加熱温度 | 温度が高いほど材料の流動性は良くなりますが、過熱するとたるみや穴あきが発生する可能性があります。 | 温度を Tg より 15 ～ 30°C 高く正確に制御します。 |
温度均一性 | 局所的な過熱領域が最初に変形し、壁の厚さが不均一になります。 | マルチゾーン温度制御、ゾーン加熱 | |
カビの要因 | 金型温度 | 低温成形により接触領域が急速に凝固し、材料の流れが制限されます。 | 金型温度が 60 ～ 100°C になると硬化が遅くなります |
型 | 深さ対幅の比が大きいほど、底壁の厚さは薄くなります。 | 円形U字型デザインの最適化（R≧3mm） | |
封じ込め要因 | プラグ温度 | コールドプラグ (25°C) クランプ材料により、底部は厚く側壁は薄くなります。ホットプラグ (100°C+) でスライド可能。 | 製品の形状に基づいて、適切なシール温度戦略を選択します。 |
プラグ形状 | 平底プラグは材料を底に保持します。丸底プラグは、側壁に向かう材料の流れを促進します。 | カスタムプラグ形状に合わせた製品 | |
芸術的要素 | プラグ速度/真空遅延 | 速度は 0.15 ～ 0.27 m/s、真空遅延は 0 ～ 0.3 秒で、材料の事前分布に影響します。 | プロセスのタイミングを最適化する |
問題箇所：コーナー
元の厚さは300μmですが、成形後は90〜120μm（60〜70％薄く）になる場合があります。
問題 | 理由 | 従来のソリューション | 高度なソリューション (マトリックス加熱) |
下の角が薄すぎます。 | 最大二軸引張ゾーン | 元々の基板を厚くする（コスト↑） | 底部領域の加熱温度を下げて流量を減らします。 |
底が厚すぎます。 | コールドプラグがクランプされ、材料の流れが妨げられます。 | ヒートプラグまたは潤滑プラグを使用する | 底部中央の加熱温度を上げて流動を促進します。 |
サイドウォールがすべてではない | 重い体重は体の各部分のたるみを引き起こします。 | 加熱時間を短縮する | 重力の影響を補償するゾーン別温度制御 |
従来の熱成形では、均一な温度を使用して材料全体を加熱しますが、これが肉厚の不均一の根本原因です。ドイツの Watttron 社が開発した cera2heat マトリックス加熱技術は、5×5mm の独立した制御可能な加熱ピクセルを使用して、異なる領域に異なる温度を設定し、不均一な壁厚分布の問題を根本的に解決します。
熱成形フィルムは、包装の性能を決定する重要な要素です。現代の食品包装では、機械特性、バリア特性、ヒートシール特性の最適な組み合わせを実現するために、多層共押出構造が一般的に採用されています。
層 | 材料 | 関数 | 一般的な厚さの割合 |
外層 | PA(ナイロン) | 耐突刺性、耐摩耗性、良好な熱成形性 | 15～20% |
粘着層 | タイ（変性ポリオレフィン） | 異種材料を接着する | 5% |
バリア層 | EVOH | 酸素バリア（コア機能層） | 5～10% |
粘着層 | ネクタイ | 異種材料を接着する | 5% |
内層 | PE/PP | ヒートシール、食品との接触の安全性 | 55～70% |
【重要な発見】 熱成形により、薄膜の酸素透過性 (OTR) が大幅に向上します。 Buntinxらによる2014年の研究によると、 *Polymers* 誌に掲載された論文によると、EVOH バリア層を含む多層フィルムの OTR は、熱成形前は 0.48 ～ 1.7 cc/m²・day・atm でしたが、熱成形後は壁厚が減少するため、OTR は 2 ～ 3 倍増加する可能性があります。バリア層の壁の厚さは、バリア性能を決定する重要な要素です。
膜構造 | 元の厚さ | OTR(成形前) | OTR(成形後の深絞りゾーン) | 変化要因 |
PA/PE | 166～293μm | 21～26cc/m²・日・atm | 40～60cc/m²・日・気圧 | ～2倍 |
PA/EVOH/PE | 150～250μm | 0.48～1.7cc/m²・日・atm | 1.0～3.5cc/m²・日・atm | ～2倍 |
PE/EVOH/PE | 180～220μm | 0.5～1.5cc/m²・日・atm | 1.2～3.0cc/m²・日・atm | ～2倍 |
熱成形容器のバリア特性は、最も薄い部分 (通常は底部) によって決まります。設計では、成形後の EVOH 層の厚さが製品の保存期間要件を満たしていることを確認する必要があります。
これは次の方法で実現できます。
（１）初期膜厚を厚くする。
(2) 成形パラメータを最適化して過剰な伸びを軽減します。
(3) マトリックス加熱技術を使用して肉厚分布を改善します。
