縦型シール機の選択は、単に袋を閉じることができる機器を見つけるだけではありません。選択した機械によって、充填と密封の速度から、完成したパックの外観と感触の一貫性まで、包装作業のあらゆる段階が決まります。
このガイドは、購入者が重要な決定を明確に行えるように設計されています。縦型シール機とは何か、どのように機能するのかを説明し、どのタイプが貴社の製品に適しているか、どの花蓮機がお客様の業務に適しているかを特定するお手伝いをいたします。
垂直シール機は、より正式には垂直フォームフィルシール（VFFS）機と呼ばれ、フラットフィルムロールストックから袋を形成し、製品を充填し、密封して完成パックに切断する、すべてを 1 つの連続垂直プロセスで行う自動包装装置の一種です。 「垂直」という用語は、機械の向きとフィルムが移動する方向、つまり成形チューブとシールジョーを通って下向きに移動する方向を指します。
これらの機械は、多くの軟包装ラインの中心に位置します。ピロー袋、ガゼット袋をはじめ、平底袋、スティックパック、分包袋など、さまざまな形状の袋を生産できます。また、流動性の高い粉末、顆粒から液体、ペースト、不定形の固体製品まで幅広い製品を取り扱っています。
縦型シール機の基本的な操作プロセスは次の 4 つのステップに従います。
まず、包装フィルムをロールから解き、垂直成形カラーと充填チューブの周囲でチューブ形状に成形します。
次に、製品は充填チューブを通って成形バッグの開口端に導入されます。
次に、機械のシールジョーがフィルムの周囲を閉じ、熱と圧力を加えて、次の袋の底部シールと、充填された袋の上部シールを同時に形成します。
最後に、切断機構が連続フィルムから密封されたパックを分離し、完成した袋が機械から排出されます。
PLC 制御システムは、各ステージのタイミング、温度、動作を管理し、長期にわたる生産工程にわたって再現性のあるパフォーマンスを保証します。
すべての縦型シール機が同じ方法で構築されているわけではなく、製品、量、生産環境によって適した設計が異なります。
標準的な縦型製袋包装機は、幅広い製品や袋サイズに対応する信頼性の高い汎用包装機能を提供します。通常、これらは単一レーンであり、さまざまな種類のフィルムを処理し、一貫した操作のために PLC およびタッチ スクリーン インターフェイスを介して制御されます。
花蓮の チェーンホッパー付き DXDD-150II 自動包装機は、 柔らかく不規則な形状の製品を確実に包装する必要がある中小企業や事業に適した標準的な縦型機械の好例です。 1 分あたり 35 ～ 70 袋の容量、5 ～ 150 ml の充填容量範囲、および PLC 駆動の袋の長さ制御により、食品、日用化学品、医療分野にわたる幅広い一般包装用途をカバーします。
この機械は、紙/PE、セロハン/PE、アルミ箔/PE、BOPP/PE、ナイロン/PE などのヒートシール可能なラミネート フィルムでも動作します。軟包装ラインの標準ポートフォリオ。
スループットが優先される大量製品（砂糖、コーヒー、調味料、および大量に販売される類似製品など）の場合、マルチレーン垂直機械は、同じ機械フレーム上の平行レーンから複数のパックを同時に生産します。
単一のフィルムチューブを稼働させるのではなく、複数のフィルムチューブを並行して稼働させ、複数の個別のマシンを必要とせずに出力を増大させます。このアプローチにより、大規模なパックあたりのコストが大幅に削減され、複数のシングル レーン マシンを実行するよりもフロア スペースが有効に活用されます。
オージェフィラーは、微細および中密度の粉末用に特別に設計されています。これらは、小麦粉、粉乳、スパイス、プロテインブレンド、医薬品粉末、および同様の製品などの製品です。モーター駆動のオーガースクリューがホッパー内で回転し、制御された量の粉末を各バッグに分配します。
オーガーの回転速度と充填サイクルあたりの回転数によって投与量が決まり、より単純な容積測定充填剤では動作が一貫しない製品であっても再現可能な充填重量が得られます。投与精度と汚染管理が重要な粉末製品では、オーガー充填が標準的なアプローチです。
マルチヘッド計量機は、不規則な固体製品に最適な充填システムです。計量機は、個別に計量した複数のバケツの組み合わせを使用して、合計が目標重量に最も近いバケツの組み合わせを見つけ、その組み合わせを下の袋に放します。
Hualian の マルチヘッド計量機は、 10 バケット、14 バケット、および 20 バケット構成で利用でき、速度範囲は 40 ～ 140 計量サイクル/分、計量範囲は 4g ～ 3,000g/サイクルです。膨化食品、ナッツ、キャンディー、ビスケット、ドライフルーツ、メロンの種、団子、その他の粒状または不規則な製品に適しています。 Hualian VFFS 機械と組み合わせることで、スナックおよび食品加工ライン向けの完全な高速包装システムを形成します。
垂直シール機は、製品をフレキシブルパウチに包装するほとんどの業界で使用されています。
ペットフードは縦型シール機の中で最も急速に成長しているカテゴリーの 1 つですが、それには十分な理由があります。ペット用の乾燥キブル、おやつ、噛み物、粉末栄養補助食品はすべて柔軟なパウチ形式に適合し、ペットフードの分量管理要件は VFFS 機能によく適合します。
花蓮の縦型包装機はペットフード用途に最適です。正確な容積測定または秤量ベースの充填により、すべてのパックにわたって一貫した分量が保証されます。これは、規制遵守と顧客の信頼の両方にとって重要です。強力で信頼性の高いシールは、鮮度を保護し、保管中や輸送中の汚染を防ぎます。これは、空気にさらされるとすぐに劣化する可能性のある脂肪含有量が高い製品にとって特に重要です。
この機械は、ピロー袋やガゼット袋などのさまざまな袋スタイルもサポートしているため、ペットフード ブランドは、包装形式を小売上のポジショニングに柔軟に合わせることができます。また、大量に実行されている運用では、VFFS システムの効率により生産高が維持され、人件費が抑制されます。
医薬品の包装には、精度、衛生性、完全なプロセスのトレーサビリティが求められます。垂直シール機は、OTC カテゴリーと処方箋カテゴリーの両方で、粉末小袋、顆粒パック、および 1 回分のパウチを製造するために使用されます。 PLC 制御、一貫したシール性能、高バリア性ラミネートとのフィルムの適合性は、医薬品の包装環境における重要な要件です。日付コーディングの統合も標準です。
バスソルト、フェイシャルマスク、セッティングパウダーなどの粉末製品と同様に、クリーム、ジェル、ローションのサンプルが入った小袋パックが化粧品業界の標準です。縦型シール機は、特に粘性または半液体製品の正確な容積測定またはピストン式充填と組み合わせる場合に、これらの製品を効果的に処理します。コンパクトなパック形式は、小売店の陳列と消費者への直接ギフトの両方に適しています。
製品によっては、より大きな袋サイズ、充填時のより慎重な取り扱い、またはコンパクトな VFFS ユニットが提供できるよりも幅広い包装シナリオ向けに設計された機械が必要な場合があります。ポテトチップスやパフライス、その他同様の商品のような壊れやすいスナック製品は、攻撃的な充填機構によって破損する可能性があるため、製品を優しく正確に移動させるシステムが必要です。ペットフード、洗濯洗剤、または食品サービス用の大きな小売袋には、より大きなフィルム ロールやより重い充填物を処理できる、幅広い袋サイズ範囲を備えた機械が必要です。
HLNV -1300 自動縦型成形シール機は 、これらの用途向けに構築されています。サーボ駆動のシングルまたはダブルプル膜構造と高精度タッチスクリーンコントロールセンターを備えた PLC 制御を使用し、要求の厳しいアプリケーション全体で高レベルの制御精度と動作信頼性を実現します。
HLNV-1300 を測定機器、振動フィーダー、材料リフター、完成品コンベアと簡単に統合して、完全な自動計量および包装ラインを形成できます。そのため、大型またはより繊細な製品向けに拡張性の高い高精度システムを必要とするバイヤーに最適です。
液体包装には、標準的な顆粒または粉末機械が処理できるように設計されているものを超える一連の明確な要件が導入されます。充填制御や漏れ防止などの機能は、液体特有のニーズに応え、精度と衛生状態の両方を実現するのに役立つため、ここでは非常に重要です。

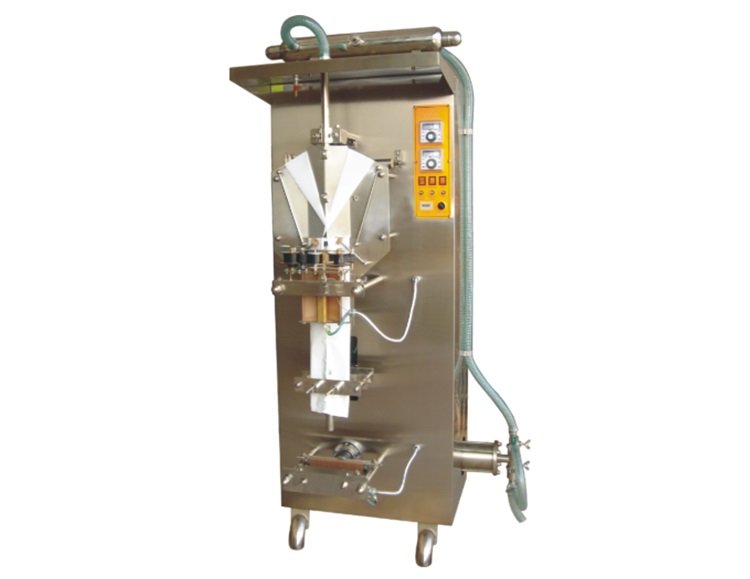

DXDY -1000AII 自動液体包装機は、 小袋の液体用途に適したコンパクトな縦型フォーマットでこれらの要件に対応します。
この機械の主な機能には、PLC 制御、複数の袋サイズに適したタッチ スクリーン インターフェイス、オプションの日付コード プリンターが含まれます。紙/PE、セロハン/PE、アルミ箔/PE、BOPP/PE、ナイロン/PEなどのヒートシール可能なラミネートフィルムに対応します。
用途としては、この機械は、水、飲料、ソース、食用油、酢、醤油、フルーツジュース、薬液、および小さなピローまたは小袋に包装されたその他の注ぐことができる製品に適しています。 5 ～ 1,000 ml の幅広い充填量範囲により、このマシンは幅広いシングルサーブおよびポーション形式に柔軟に対応できます。
自由流動性の顆粒製品には、包装に関して特定の要求があります。
1 つは、投与量の一貫性であり、これにより各バッグが正しい充填量を確実に受け取ることができます。また、生産量が中程度で床面積が限られている運用では、設置面積や大規模システムの複雑性を持たずに信頼性の高いパフォーマンスを提供するコンパクトなマシンが、より適切な投資となることがよくあります。
DXDK -40II 自動顆粒包装機は、 小容量から中容量の顆粒包装用途向けに特別に設計されたコンパクトで高性能な縦型機械です。
この機械を使用すると、PLC 制御、タッチ スクリーン、複数の袋サイズに適した容量カップ充填システム、オプションの日付コード プリンターなどの機能をお楽しみいただけます。紙/PE、セロファン/PE、アルミ箔/PE、BOPP/PE、ナイロン/PEフィルムに対応します。
縦型シール機の商業的事例は、さまざまな企業規模および分野にわたって強力です。
自動化が主な推進力です。 VFFS 機械は、手作業による充填と封止の作業を、疲労による変動のない一定の速度で実行される継続的で制御されたプロセスに置き換えます。
スペース効率は重要な副次的な利点です。縦型機械は、袋の形成、充填、シール、切断をコンパクトな縦型設置面積に統合し、同じ生産量を達成するために必要な同等の半自動または手動プロセスよりもはるかに少ない床面積を使用します。
そうすれば、一貫したシールが得られ、製品の品質とブランドの評判が保護されます。シールパラメータが PLC によって設定および制御されると、すべてのパックが同じシール処理を受け、ばらつきや、漏れ、汚染、または製品の返品につながる可能性のあるシール不良のリスクが軽減されます。
梱包される製品は、あらゆる機械の決定の出発点である必要があります。製品が異なれば、充填時の動作も根本的に異なり、ある製品タイプ用に構築された機械は、別の製品タイプではパフォーマンスが低下するか、完全に失敗する可能性があります。
製品タイプが確立されると、必要なバッグの寸法とバッグのスタイルによって次の一連の制約が定義されます。
袋幅が 30 ～ 80 mm の機械では、ペットフード ブランドが必要とするような大きな小売用パウチは製造できません。ピローバッグ用に作られた機械では、成形カラーを改造または交換しないとガゼットバッグを製造できません。機械を評価する前に、製品範囲全体にわたって必要な正確な袋の幅の範囲、長さの範囲、および袋のスタイルを定義します。
マシンの速度は、仕様として追求するのではなく、実際の生産要件に一致させる必要があります。製品、ライン レイアウト、およびチームの能力によく適合した 1 分あたり 80 袋の速度で稼働する機械は、用途にあまり適合していない 1 分あたり 120 袋の定格の機械よりも優れた実用的な生産量を提供します。
シールの品質は単なる品質管理の指標ではありません。製品が工場から出荷された状態で顧客に届くかどうかが決まります。
安定したシール性能を実現するには、機械のシール温度、滞留時間、圧力が正確に制御され、生産速度で一貫して供給されることが必要です。シールの不具合に敏感な製品の場合、これは、堅牢な PLC 制御のシール パラメータと信頼性の高いシール ジョー設計を備えた機械を選択することを意味します。
機械は、使用する予定の包装フィルムを実行する必要があります。購入する前に、機械が目的のフィルム構造と互換性があることを確認してください。
縦型包装で使用される一般的なラミネートの種類には、紙/PE、セロハン/PE、アルミホイル/PE、BOPP/PE、ナイロン/PE などがあります。環境に優しいフィルムやバイオベースのフィルムを検討している場合は、機械がこれらの材料を必要なシール温度と速度で処理できるかどうかを確認してください。フィルムの互換性は購入時に決定されるものであり、購入後に調整されるものではありません。
チームが自信を持って操作できないマシンは、その技術的能力に関係なく、パフォーマンスが低下します。袋のサイズ、シール温度、充填量を迅速かつ正確に調整でき、機械の制御システムが生産稼働中にドリフトなくこれらの設定を一貫して維持できる機械を探してください。
購入する前に、お住まいの地域で機械のメンテナンスがどの程度簡単であるか、スペアパーツがすぐに入手できるかどうか、メーカーがアフターサービスや技術指導で顧客をどのようにサポートしているかを検討してください。
初期費用が低いことは魅力的ですが、それがマシンの決定の正しい基準となることはほとんどありません。シールに一貫性がなく、頻繁な調整が必要で、摩耗が早く、メーカーのサポートが不十分な安価な機械は、より高い初期価格で購入したより優れた機械よりも、生産損失、フィルムの廃棄、パックの廃棄、稼働期間中のダウンタイムのコストが大幅に高くなります。
バイヤーは袋のサイズと速度に注目し、充填中に製品が実際にどのように動作するかを見落とすことがあります。凝集した粉末、発泡した液体、ホッパー内で橋を架けた顆粒、または充填機構を詰まらせた不規則な固体は、これらの特性に合わせて設計されていない機械では常に生産上の問題を引き起こします。
製品の物理的挙動を理解し、それを適切な充填メカニズムに適合させることは、選択プロセスにおける最も重要な技術的ステップです。
一部のマシンは、コンパクトな小型小売パック用に構築されています。その他、食品サービスや卸売業で使用される大きなパウチ用に設計されたものもあります。購入前に、機械のバッグ サイズ範囲が現在の要件を完全にカバーしていることを確認することで、非常にコストのかかる不一致を回避できます。
機械を評価するときは、成長の軌跡、計画している製品範囲の拡大、および大規模な資本再投資をせずに袋のサイズ、フィルムの種類、出力速度の変更に機械が対応できるかどうかを重視してください。現在の要件を上回る余裕のあるマシンを購入することは、通常、初日からすでに限界に達しているマシンよりも優れた投資となります。
機械の意思決定における最も重要な情報は、製品自体です。仕様、価格、マシン名を評価する前に、何をパッケージ化するかを定義します。その物理的形状、その流れ特性、その充填量、および衛生要件または取り扱い要件。次に、その定義を使用してマシン カテゴリを絞り込みます。製品から始める購入者は、価格やブランド名から始める購入者よりも、ほとんどの場合、より良い決定に到達します。
製品を定義したら、パッケージング要件を正確に指定します。どのようなバッグのスタイルが必要ですか?製品ポートフォリオ全体にわたって、どの範囲のバッグの幅と長さが必要ですか?各 SKU の充填量はどれくらいですか?生産目標を達成するには、機械はどれくらいの速度を維持する必要がありますか?どの種類のフィルムを使用する予定ですか?機械サプライヤーに問い合わせる前にこれらの回答を文書化しておくことで、評価が迅速化され、比較がより有意義になります。
マシンの選択はマシンだけではありません。利用可能な床面積、ラインを運営するオペレーターの数と経験レベル、機械が上流および下流の機器とどのように統合されるか、メンテナンスと技術サポートの状況がどのようなものかを考慮してください。
また、3 ～ 5 年後のビジネスの状況についても考えてください。成長している場合は、余裕を持って購入してください。製品範囲を拡大する場合は、現在販売しているものだけでなく、販売予定のものに対応できる袋サイズ範囲と充填システムを備えた機械を選択してください。
適切な垂直シール機を選択するには、製品、包装要件、生産目標を明確に理解することから始まります。
花蓮は、さまざまな製品タイプ、量、包装形式に適した幅広い縦型包装機を提供しています。お気軽に当社の縦型包装機のラインナップをご覧いただくか、 当社のチームに直接お問い合わせいただき 、お客様の製品、要件、ビジネスに最適な機械のセットアップについてご相談ください。
